راهنمای انتخاب کنتاکتور برای تابلو برق صنعتی؛ از محاسبه جریان موتور تا انتخاب برند مناسب
انتخاب کنتاکتور مناسب، از بررسی جریان نامی موتور شروع میشود؛ اما به آن ختم نمیشود. نوع بار، رده کاری، دفعات قطع و وصل، ولتاژ بوبین، شرایط محیطی، تجهیزات حفاظتی و قابلیت تأمین متعلقات، همگی در انتخاب نهایی اثرگذار هستند.
انتخاب کنتاکتور در ظاهر کار سادهای به نظر میرسد؛ یک تجهیز با چند ترمینال که قرار است برق موتور، پمپ، فن یا هیتر را قطع و وصل کند. اما در تابلو برق صنعتی، یک انتخاب اشتباه میتواند خود را با علائمی مانند داغشدن بیش از حد، صدای وزوز، سوختن بوبین، جوشخوردن پلاتینها، افت ولتاژ در مدار فرمان یا توقف ناگهانی خط تولید نشان دهد.
در پروژههای صنعتی معمولاً دیده میشود که مشکل اصلی از برند کنتاکتور شروع نشده، بلکه از انتخاب نادرست ظرفیت، رده کاری یا ولتاژ بوبین ناشی شده است. به همین دلیل، پیش از خرید باید بدانیم بار چیست، چه جریانی میکشد، چند بار در ساعت قطع و وصل میشود و مدار فرمان تابلو با چه ولتاژی کار میکند.
این راهنما برای انتخاب کنتاکتور در تابلوهای صنعتی، تابلوهای پمپ، سیستمهای تهویه، ماشینآلات و خطوط تولید نوشته شده است. هدف این نیست که یک مدل ثابت را برای همه پروژهها پیشنهاد دهد؛ زیرا انتخاب نهایی همیشه باید با بررسی پلاک تجهیز، نقشه تابلو و کاتالوگ معتبر سازنده انجام شود.
کنتاکتور چیست و چه نقشی در مدار قدرت و فرمان دارد؟

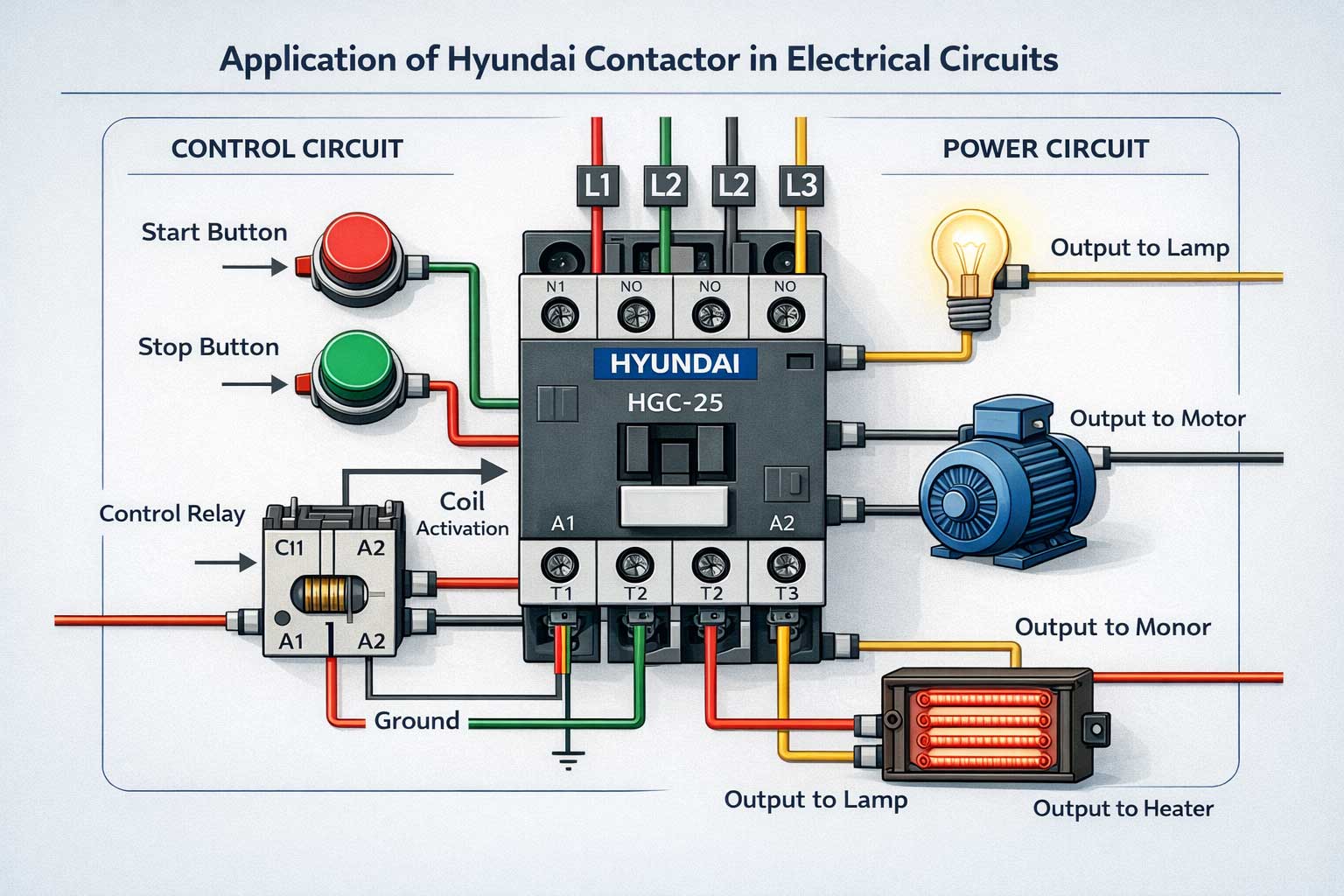

کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل مکرر مدارهای قدرت به کار میرود. وقتی به بوبین کنتاکتور ولتاژ مناسب اعمال میشود، میدان مغناطیسی ایجادشده باعث جذب هسته متحرک میشود. در نتیجه، کنتاکتهای اصلی بسته شده و برق به مصرفکننده میرسد. با قطع ولتاژ بوبین، فنر داخلی هسته را به وضعیت اولیه بازمیگرداند و کنتاکتهای اصلی باز میشوند.
نقش کنتاکتور در مدار قدرت
مدار قدرت همان بخشی از تابلو است که جریان اصلی مصرفکننده از آن عبور میکند. برای مثال، در راهاندازی مستقیم یک موتور سهفاز، سه فاز ورودی از کلید حفاظتی وارد کنتاکتور شده و پس از عبور از آن، به بیمتال یا رله اضافهبار و سپس به موتور میرسند.
کنتاکتور در این مسیر، برق موتور را وصل و قطع میکند؛ اما بهتنهایی جایگزین حفاظت اتصال کوتاه یا اضافهبار نیست.
نقش کنتاکتور در مدار فرمان
مدار فرمان معمولاً جریان کمی دارد و برای کنترل بوبین کنتاکتور طراحی میشود. شستی استارت و استاپ، رله کنترل فاز، فلوتر، پرشرسوئیچ، تایمر، PLC و سنسورها میتوانند در مدار فرمان قرار گیرند.
برای نمونه، در یک بوسترپمپ، کاهش فشار آب ممکن است پرشرسوئیچ را فعال کند. این فرمان به بوبین کنتاکتور میرسد و کنتاکتور برق موتور پمپ را وصل میکند. پس از رسیدن فشار به حد تنظیمشده، فرمان قطع صادر میشود و کنتاکتور موتور را از مدار خارج میکند.
در سایت خبری خبررسان آخرین اخبارحوادث,سیاسی,فرهنگ وهنر,اقتصاد و تکنولوژی,دفاعی,ورزشی,ایران,جهان را بخوانید.
تفاوت کنتاکتور با کلید حرارتی، بیمتال و رله
کنتاکتور وظیفه قطع و وصل بار را بر عهده دارد. بیمتال یا رله اضافهبار برای تشخیص اضافهبار موتور استفاده میشود. کلید حرارتی نیز در بسیاری از کاربردها قابلیت قطع دستی و حفاظت موتور در برابر اضافهبار را فراهم میکند.
به بیان ساده:
- کنتاکتور: فرمان قطع و وصل مکرر را اجرا میکند.
- بیمتال یا رله اضافهبار: از موتور در برابر اضافهبار طولانیمدت محافظت میکند.
- کلید مینیاتوری یا کلید اتوماتیک: نقش مهمی در حفاظت در برابر اتصال کوتاه و برخی شرایط اضافهجریان دارد.
- رله: معمولاً برای پردازش فرمان یا تغییر وضعیت کنتاکتها در مدار کنترل استفاده میشود.
معیارهای انتخاب برند و معرفی کنتاکتور هیوندای
انتخاب برند نباید صرفاً بر پایه نام یا قیمت انجام شود. در یک خرید فنی، باید به کیفیت ساخت، مشخصات الکتریکی قابل استناد، دسترسی به متعلقات، ثبات تأمین، امکان تشخیص اصالت کالا و تناسب محصول با سطح پروژه توجه کرد.
در پروژهای که توقف خط تولید هزینه بالایی دارد، معمولاً خرید تجهیز با مشخصات شفاف، اصالت قابل پیگیری و امکان تأمین قطعات جانبی ارزش بیشتری از خرید ارزانتر اما نامطمئن دارد.
کنتاکتورهای هیوندای در بازار تجهیزات برق صنعتی ایران، یکی از گزینههای قابل بررسی برای بسیاری از تابلوهای موتوری و کاربردهای صنعتی هستند. هنگام بررسی کنتاکتور هیوندای ، مانند هر برند دیگری، باید سری محصول، جریان نامی در رده کاری موردنظر، ولتاژ بوبین، تعداد پلها، کنتاکتهای کمکی و اصالت کالا را کنترل کرد.
هیوندای میتواند برای پروژههایی که به یک گزینه صنعتی با دسترسی مناسب در بازار نیاز دارند، انتخاب قابل بررسی باشد؛ اما انتخاب مدل نهایی باید به کاتالوگ همان محصول و شرایط بار وابسته باشد. برای بررسی سریها و مشخصات موجود، میتوانید صفحه مشاهده مدلهای کنتاکتور هیوندای را در سایت الوین الکتریک مطالعه کنید.
اگر هدف شما تهیه تجهیز برای یک تابلو حساس است، پیش از خرید کنتاکتور هیوندای اصل، پلاک موتور، نقشه مدار فرمان، جریان بهرهبرداری و نوع بار را در اختیار کارشناس فنی قرار دهید. این اطلاعات، احتمال انتخاب نادرست را بهطور محسوسی کم میکند.
پیشنیازهای انتخاب کنتاکتور
اطلاعات پلاک موتور را بخوانید
برای انتخاب کنتاکتور موتور، اولین مرجع، پلاک موتور است؛ نه حدس، نه توان تقریبی و نه انتخاب صرفاً بر اساس تجربه یک پروژه دیگر. روی پلاک موتور معمولاً اطلاعاتی مانند توان، ولتاژ، جریان نامی، فرکانس، ضریب توان، سرعت و نحوه اتصال ستاره یا مثلث درج میشود.
مهمترین داده برای انتخاب اولیه کنتاکتور، جریان نامی موتور در ولتاژ بهرهبرداری واقعی است. اگر موتور در شبکه سهفاز 400 ولت کار میکند، باید جریان درجشده برای همین حالت را مبنای بررسی قرار دهید.
تفاوت جریان نامی، جریان راهاندازی و جریان کاری
جریان نامی موتور جریانی است که موتور در شرایط طراحیشده و بار نامی مصرف میکند. این مقدار معمولاً روی پلاک موتور ثبت شده است.
جریان راهاندازی در لحظه شروع حرکت موتور رخ میدهد و ممکن است برای مدت کوتاهی چند برابر جریان نامی باشد. مقدار دقیق آن به نوع موتور، روش راهاندازی، بار مکانیکی و شرایط شبکه وابسته است. بنابراین نباید یک ضریب ثابت را بدون رجوع به مشخصات سازنده برای همه موتورها در نظر گرفت.
جریان کاری کنتاکتور جریانی است که کنتاکتور، با توجه به رده کاری مشخص، قادر است آن را قطع و وصل کند. این موضوع دلیل اصلی تفاوت انتخاب کنتاکتور برای هیتر و موتور است؛ حتی اگر جریان هر دو بار برابر باشد.
چرا انتخاب کنتاکتور فقط بر اساس آمپر درجشده روی بدنه صحیح نیست؟
عدد درجشده روی کنتاکتور تنها زمانی معنا دارد که بدانیم سازنده آن را برای چه رده کاری، ولتاژ و شرایطی اعلام کرده است. یک کنتاکتور ممکن است برای بار مقاومتی ظرفیت بالاتری داشته باشد، اما برای راهاندازی و قطع موتور ظرفیت مجاز پایینتری ارائه دهد.
مفهوم AC-1 و AC-3 به زبان ساده
ردههای کاری در استانداردهای مرتبط با تجهیزات کنترل صنعتی تعریف میشوند و نشان میدهند کنتاکتور برای چه نوع باری و چه شرایط قطعووصلی مناسب است. برای جزئیات نهایی باید به کاتالوگ همان مدل مراجعه شود، اما مفهوم عمومی دو رده پرکاربرد چنین است:
AC-1 معمولاً برای بارهای کمالقایی یا مقاومتی، مانند برخی هیترها، استفاده میشود. در این بارها، قطع جریان معمولاً فشار الکتریکی کمتری به کنتاکتها وارد میکند.
AC-3 برای راهاندازی موتورهای قفس سنجابی و قطع آنها در شرایط کار عادی کاربرد رایج دارد. موتور یک بار القایی است و هنگام قطع و وصل، بهویژه در شرایط استارت، فشار بیشتری به کنتاکتها وارد میشود. بنابراین ظرفیت AC-3 برای انتخاب کنتاکتور موتور اهمیت بالایی دارد.
اگر دو کنتاکتور هر دو عدد آمپر مشابهی داشته باشند، اما یکی از آنها برای AC-1 و دیگری برای AC-3 انتخاب شده باشد، نمیتوان آنها را معادل دانست.
اثر تعداد استارت بر عمر کنتاکتور
یک پمپ که روزی چند بار روشن میشود با فنی که در هر ساعت دهها بار قطع و وصل میشود، شرایط یکسانی ندارد. هر بار قطع و وصل، بهویژه در بار القایی، باعث فرسایش تدریجی کنتاکتها میشود.
در بسیاری از تابلوهای صنعتی، اگر تعداد قطع و وصل زیاد است اما کنتاکتور بر اساس کارکرد سبک انتخاب شده، عمر تجهیز بهطور محسوسی کاهش پیدا میکند. در این حالت، بررسی منطق کنترل، کاهش استارتهای غیرضروری و انتخاب تجهیز متناسب با سیکل کاری اهمیت دارد.
شرایط محیطی و فضای تابلو
گرما، گردوغبار، رطوبت، لرزش، تهویه ضعیف و شلبودن اتصالات، همگی میتوانند عملکرد کنتاکتور را تحت تأثیر قرار دهند. کنتاکتوری که در یک تابلو با تهویه مناسب عملکرد قابل قبولی دارد، ممکن است در تابلو بسته و گرم یا محیط دارای گردوغبار زیاد با افت عمر مواجه شود.جهت انجام مشاهده مشخصات فنی انواع و لیست قیمت انواع کنتاکتور می توانید به وب سایت الوین الکتریک مراجعه کنید.
مراحل انتخاب کنتاکتور برای تابلو برق صنعتی
گام اول: نوع مصرفکننده را مشخص کنید
برای اینکه بتوانید بهترین برند کنتاکتور را برای تابلو برق صنعتی خود انتخاب کنبد , ابتدا مشخص کنید بار شما موتور است یا هیتر، پمپ است یا کمپرسور، فن است یا یک بار ترکیبی. این موضوع رده کاری و نوع انتخاب را تغییر میدهد.
برای نمونه، موتور پمپ و موتور کمپرسور هر دو الکتروموتور هستند، اما کمپرسور بسته به نوع کارکرد و فشار مکانیکی اولیه ممکن است شرایط راهاندازی سختتری داشته باشد. به همین دلیل، انتخاب صرفاً بر اساس توان بدون بررسی شرایط واقعی، تصمیم قابل اتکایی نیست.
گام دوم: جریان نامی را از پلاک یا اطلاعات معتبر بردارید
در انتخاب کنتاکتور موتور، جریان نامی درجشده روی پلاک را مبنای اولیه قرار دهید. اگر پلاک خوانا نیست یا موتور قبلاً تعویض شده، اندازهگیری جریان با ابزار مناسب و توسط فرد صلاحیتدار میتواند به بررسی وضعیت کمک کند؛ اما این اندازهگیری باید در شرایط بار واقعی و با رعایت کامل ایمنی انجام شود.
گام سوم: رده کاری را انتخاب کنید
برای موتورهای سهفاز معمولی که با روش راهاندازی مستقیم کار میکنند، بررسی ظرفیت کنتاکتور در رده AC-3 اهمیت دارد. برای هیترهای مقاومتی، ظرفیت AC-1 معمولاً مرجع مناسبتری است.
در تابلوهای خاص مانند ستاره-مثلث، معکوسکننده، راهاندازی با درایو یا مدارهای دارای بارهای ویژه، انتخاب به جزئیات بیشتری نیاز دارد. در چنین شرایطی، از یک جدول عمومی بهتنهایی استفاده نکنید و کاتالوگ سازنده و نقشه مدار را بررسی کنید.
گام چهارم: ولتاژ بوبین را با مدار فرمان هماهنگ کنید
کنتاکتور ممکن است با بوبینهایی برای ولتاژهای مختلف عرضه شود. بوبین باید دقیقاً با ولتاژ و نوع جریان مدار فرمان هماهنگ باشد؛ برای مثال، بوبین AC و DC الزاماً جایگزین یکدیگر نیستند.
اگر تابلو شما مدار فرمان 24 ولت DC دارد، باید بوبینی انتخاب شود که برای 24 ولت DC طراحی شده باشد. اتصال بوبین نامتناسب، ممکن است باعث عمل نکردن کنتاکتور، لرزش هسته، داغشدن یا سوختن بوبین شود.
گام پنجم: کنتاکت کمکی و متعلقات موردنیاز را بررسی کنید
در بسیاری از پروژهها فقط سه پل قدرت کافی نیست. ممکن است برای خودنگهدار مدار، اعلام وضعیت به PLC، اینترلاک الکتریکی، کنترل چراغ سیگنال یا راهاندازی ستاره-مثلث به کنتاکت کمکی نیاز داشته باشید.
پیش از خرید بررسی کنید که آیا کنتاکتور موردنظر کنتاکت کمکی داخلی دارد، آیا امکان افزودن بلوک کمکی وجود دارد و آیا تجهیزات جانبی آن در بازار قابل تأمین هستند یا خیر.
گام ششم: هماهنگی با حفاظت موتور و مدار بالادست
کنتاکتور باید بخشی از یک زنجیره درست باشد، نه یک قطعه مستقل. کلید حفاظتی بالادست، بیمتال یا رله اضافهبار، سطح اتصال کوتاه شبکه، سطح مقطع کابل، روش راهاندازی و تنظیمات حفاظتی باید بهصورت هماهنگ طراحی شوند.
برای انتخاب کنتاکتور مناسب موتور، همیشه کل مدار قدرت و فرمان را ببینید؛ نه فقط یک تجهیز را.
انتخاب کنتاکتور برای کاربردهای متداول
انتخاب کنتاکتور برای موتور سهفاز
برای موتور سهفاز، جریان نامی پلاک، رده کاری AC-3، روش راهاندازی، ولتاژ بوبین و تعداد استارت از مهمترین عوامل هستند. در راهاندازی مستقیم، کنتاکتور اصلی مستقیماً موتور را وصل میکند. در ستاره-مثلث، سه کنتاکتور با نقشهای متفاوت استفاده میشوند و طراحی اینترلاک مکانیکی و الکتریکی ضروری است.
نکته مهم این است که در مدار ستاره-مثلث، ظرفیت هر سه کنتاکتور لزوماً یکسان انتخاب نمیشود. انتخاب آنها باید بر اساس آرایش مدار و توصیه سازنده انجام شود.
انتخاب برای پمپ و بوسترپمپ
پمپها بسته به نوع سیستم ممکن است توسط پرشرسوئیچ، فلوتر، اینورتر یا PLC فرمان بگیرند. در بوسترپمپهایی که استارت و استاپ مکرر دارند، کیفیت کنتاکت، تناسب رده کاری و کنترل ولتاژ بوبین اهمیت زیادی پیدا میکند.
اگر پمپ دائماً استارت میزند، پیش از تعویض کنتاکتور باید علت را پیدا کنید. ممکن است ایراد از تنظیم فشار، نشتی شبکه، خرابی منبع تحت فشار یا منطق فرمان باشد؛ نه از خود کنتاکتور.
انتخاب برای فن و هواکش صنعتی
فنها معمولاً بارهای نسبتاً قابل پیشبینی دارند، اما تعداد دفعات روشن و خاموششدن در سیستمهای تهویه میتواند بالا باشد. در فنهای بزرگ، زمان توقف، اینرسی مکانیکی و شرایط راهاندازی باید در نظر گرفته شود.
انتخاب برای کمپرسور
کمپرسورها در بسیاری از کاربردها به دلیل فشار مکانیکی و شرایط بار، نیازمند بررسی دقیقتر هستند. جریان نامی پلاک، نوع راهاندازی، تعداد استارت، کنترل فشار و توصیه سازنده کمپرسور باید بررسی شود. انتخاب کوچکتر از نیاز واقعی میتواند باعث فرسودگی سریع کنتاکتها شود.
انتخاب برای هیتر
هیترهای مقاومتی معمولاً در رده AC-1 بررسی میشوند. با این حال، جریان مصرفی، تعداد مراحل گرمایش، نحوه کنترل دما و تعداد دفعات قطع و وصل باید مشخص باشد. در سیستمهایی که هیترها زیاد قطع و وصل میشوند، استفاده از روش کنترل مناسب و توجه به عمر مکانیکی و الکتریکی تجهیز اهمیت دارد.
